1、用途和特点 |
金雀牌IC卡水表是居民用水计量和自动结算仪表。其符合《IC卡冷水水表》(CJ/T133-2001)和JJG162-2007的标准要求,主要用于计量家庭或一个居民单元流经自来水管道中的饮用水的体积总量。采用******技术,其卡和卡座均为封闭式,数据交换采用光电技术无线传输,多重软硬件冗余设计,抗电磁干扰、防卡口攻击保护电路,在抗卡口攻击、抗干扰、防死机等方面性能优异。既可单作用水计量、结算和控制用,也可与本公司生产的IC卡燃气表、电能表、热量表组成家用一卡通计量仪表系统,在管理软件的支持下,可方便地实现水、电、气、热预付费结算,是供水信息自动化的专用仪表。通过微机,在售水管理系统软件下将表的运行状况显示出来,可实施有效监控。从而改变了以往拖欠水费、入户抄表造成的效率低下的不利局面。节省了物业管理和供水部门的人力、物力和财力,提高了管理效率。 |
 |
◇公司******红外传输非接触智能IC卡,数据红外传输,防水防潮。卡表通讯非接触。有效的防止了人为的破坏和卡口的机械牢损。
◇采用高能锂电作为电源,微功耗设计,使用寿命更持久,并且电池可更换。有效的保证了水表的可靠运行。
◇抗干扰设计,干扰即自动关阀,只有干扰去除后才可正常工作,有效的防止了人为的破坏。
◇整表电路全灌封设计,防水防潮防水淋,非常适合恶劣环境条件下使用。无任何外漏电极。
◇保密性强,无线数据交换,密码不可破译。
◇阀表一体基表,湿式水表机芯,计量更****。电动球阀,工作可靠无压损,电机全密封。
◇特殊设计齿轮箱,开关阀扭矩大,保证可靠关阀。
◇字轮和LCD双显示。防抖动技术,产品计量更可靠,更稳定,计量可信性更高。
◇具有完善的操作管理系统软件,可与电、气、热表实现一卡通。 |
2、技术指标 |
1、精度等级:2级;静态工作电流小于2 uA(标准30uA)
2、锂电池电源电压3.6V±15%,锂电池使用年限:6年以上,
3、汉字显示:金雀商标、购买量、可用余量、累计用量、速换电池、余是不足、误操作、开阀、关阀.
4、液晶显示范围:0.00—99999.99
5、IC卡使用寿命≥10000次;电控阀使用寿命≥1000次,泄露量符合要求.
6、工作温度+0.3℃—+40℃,贮藏温度﹣5℃—+40℃,湿度≤75%
7、工作压力≤1Mpa,压损≤0.1 Mpa。
8、示值误差:
从包括qmin到不包括qt的****允许误差为≤±5%。
从包括qt到包括Qs的****允许误差为≤±2%。
本系列水表的防滴漏型水表始动流量≤0.004M3/h.
|
9、双脉冲计量。 |
|
3、功能特点 |
1、采用封闭式非接触IC卡,防潮、防尘、防攻击。
2、一户一表、一表一卡,在设计上保证了用户在使用过程中的安全****性、不扩散性及不可重复性,从多种途径上杜绝制造伪卡的可能性。
3、防强磁干扰功能:当水表遇外界强磁场干扰影响时,水表阀门自动关闭,在磁干扰没有消除前,阀门无法打开,磁干扰消除后,可用用户卡打开阀门。
4、报警功能:当水表剩余水量等于设定的报警值时,阀门关闭停水告警,提醒用户速去购水,用户可用缴费卡和IC卡水表通讯,将阀门开启。 当剩余水量为0 m3时,阀门关闭,只有用有效的交费卡和水表正确通讯后方可开阀供水。5、电池欠压关阀功能:当电池电量不足时,阀门自动关闭,并保存用水信息,阀门无法打开,只有更换电池后,用交费卡和停表卡方可打开阀门。
6、数据回写功能:用户每次购水,管理终端将从IC卡提取水表使用数据。
7、补卡挂失功能:如果用户将卡丢失,可到管理终端处办理相应的补卡手续。本系统 补卡后,原用户卡作废。
采用汉字字符LCD液晶显示,显示内容直观。
9、购买量查询功能:当用户把本表交费卡和本表通讯后,显示屏可显示最后一次购买水量、累计用量、可用余量,以便用户查询。阀门、电池自动保护功能:本公司IC卡水表每月自动开关阀门一次,防止阀门因生锈无法转动。同时防止锂电池长时间工作在小电流状态下,出现电池钝化现象。双显示功能:液晶和基表计数器双显示计量,如果液晶损坏则以机械字轮计量为准。
|
|
4.使用说明 |
1 IC卡水表应安装在通风干燥处,室外使用时应有防雨、防晒、防冻、防潮等措施,避免安装在有腐浊性气体的环境中,要求水平安装,水流方向与箭头方向一致。
2 安装完毕后,此时IC卡水表处于关阀状态只有首次到指定地点进行购水开户:待IC卡水表通过卡输入有效水量后方开阀供水。
3 将购有水量IC卡按箭头方向插入水表通讯成功时,表上液晶显示本次购买量并开阀供水。当没有重新购水前再次插入本卡时,液晶依次显示购买量、累计用量、可用余量。IC卡使用完毕时应妥善保存并远离磁场,不应插入卡座内存放,下次购水时应使用该卡。
4 当用户用水一段时间后,表上液晶显示可用余量减少到一定数量(如8M3,此数据可在用户开户时在0-99M3之间设定)时,关阀断水,提醒用户速去购水,此时将IC卡插入一下,阀门会开启,可继续用水至零,建议用户不要用到零。 |

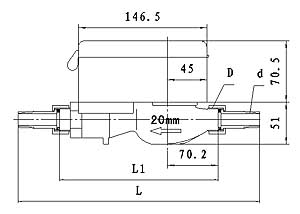

5.安装尺寸 |
 |
口径 |
L(mm) |
L1(mm) |
B(mm) |
连接螺纹 |
d |
D |
DN15 |
259 |
165 |
90 |
R1/2 |
G3/4B |
DN20 |
299 |
195 |
90 |
R3/4 |
G1B |
DN25 |
345 |
225 |
90 |
R1 |
G11/4B |
|
