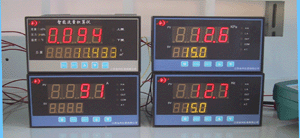

JK-908系列智能流量积算仪

产品说明：

JK-908系列智能流量积算仪 与各类传感器、变送器配合使用，可对温度、压力、液位、流量、重量等工业过程参数进行测 量、显示、报警控制、变送输出、数据采集和通讯。 ●功能特点 全范围自动温度、压力补偿运算，补偿方式任意设定 线性积算、开方积算任意设定 瞬时流量、累积流量、温度压力多种参数显示 小信号切除功能，切除范围0-5%可选 累积流量值可通过面板按键清零，清零操作可锁 掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后****保持 ******的模块结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便 ●技术指标 基本误差：0.5%FS或0.2%FS±1个字 分 辨 率：1/20000、14位A/D转换器 显示方式；双排同时显示，上排四位数三管显示瞬时流量，下排八位数码管显示累积流量 采样周期：0.2秒 报警输出：瞬时流量二限报警，继电器输出触点容量AC220V/3A或AC220V/1A。 变送输出：4-20mA、0-10mA、1-5V、0-5V 精 度：±0.1%FS，12位D/A 通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率——300～ 9600bps内部自由设定。 馈电输出：DC24V/50mA 电源：开关电源85——265VAC 功耗4W以下 ●选型表 型 谱 说 明 JK-908   智能流量积算仪 外形尺寸 A   横式160×80×125mm A/S   竖式80×160×125mm B     方式96×96×110mm 报警输出 B0   B0无报警输出，可省略 B1   瞬时流量上限报警 B2   瞬时流量下限报警 B3   瞬时流量上下限报警 B4   累积流量上限报警 B5   累积流量下限报警 B6   累积流量上下限报警 变送输出 X1   4-20mA输出 X2   0-10mA输出 X3   1-5V输出 X4   0-5V输出 通讯输出 P   微型打印机 R   串行通讯RS232 S   串行通讯RS485 馈电输出     无馈电输出 V12   带DC12V馈电输出 V24   带DC24V馈电输出 供电电源     220VAC供电 W   DC24V供电 流量输入信号 L1   电流：4-20mA、0-10mA、0-20mA L2   电压：1-5V、0-5V L3   脉冲频率：0-10KHZ 温度输入信号 W1   电流：4-20mA、0-10mA、0-20mA W2   电压：1-5V、0-5V W3   热电阻：Pt100 W4   热电偶：K、T、E 压力输入信号 Y1 电流：4-20mA、0-10mA、0-20mA Y2 电压：1-5V、0-5V
